Kniterate
motifs double-jacquard

Ce manuel est a consulter après avoir suivi la formation, pour utiliser la machine en autonomie.

Version imprimable

Préparation de l'image


Matériel:
· un ordinateur avec une souris
· Gimp (ou autre logiciel de retouche bitmap)

· un échantillon déjà tricoté dans le fil, le point et la taille de maille souhaités
· une image de 2 à 4 couleurs exactes en format .png

Pré-requis:
  • savoir naviguer aisément dans les fichiers de votre ordinateur
  • savoir passer d’un logiciel à un autre
  • savoir manipuler une image bitmap

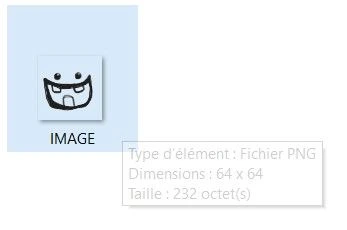

  1. Redimensionner l'image à la bonne taille (1px = 1 maille). La machine possède 252 aiguilles sur chaque fonture. Ne pas utiliser de fond transparent.

  2. Tramer son image pour réduire le nombre de couleurs (de 2 à 4).

    1. Dithermark: https://app.dithermark.com/ (le plus simple et en ligne)

    2. Gimp: https://gimp.org

    3. Krita: https://krita.org/

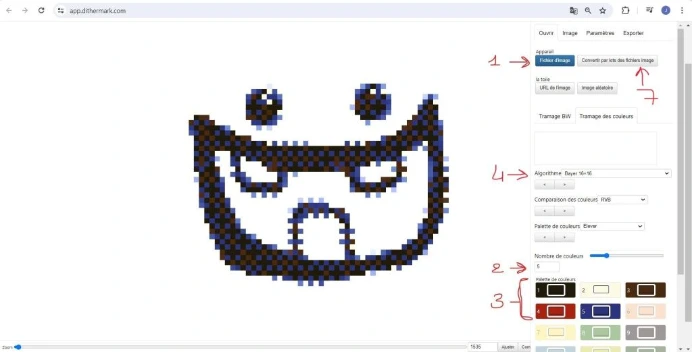

  1. Aller sur le site https://dithermark.com

  2. Ouvrir son image.

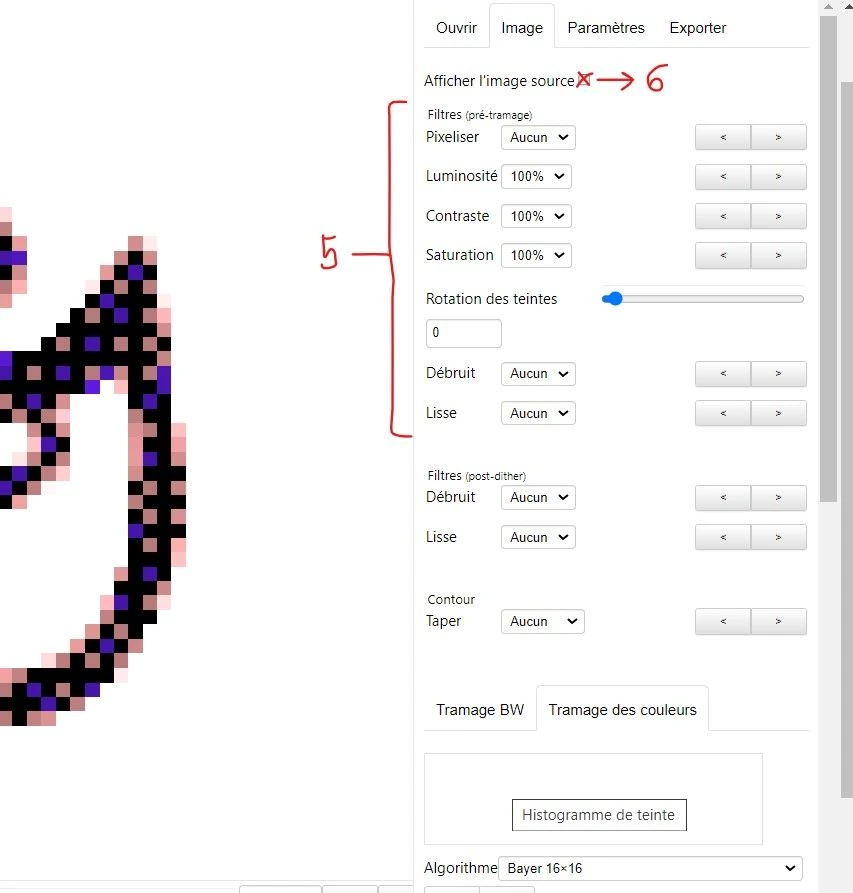

  3. Astuce: dans l'onglet "Image", on peut choisir d'afficher l'image originale sur le côté.

  4. Réduire le nombre de couleurs (4 max.)

  5. Modifier sa palette de couleurs.

  6. Choisir un algorithme de tramage.

  7. Exporter en format "png" et non "jpg".



  1. Astuce: L'onglet "Image" permet de faire des réglages sur l'image. N'utiliser que les réglages de "Filters (pre-dither)" !!!

  2. Astuce: vous pouvez appliquer vos filtres à toute une série d'images avec l'option "Batch convert image files".



Un tricot est comme une grille de pixel non-carrée. Pour avoir une image tricotée avec des proportions correctes, il faut redimensionner l'image selon la déformation d'un échantillon carré que vous aurez tricoté au préalable.

Par exemple, tricoter un carré de 100 mailles × 100 rangs. Mesurer la largeur (ex: 12cm), mesurer la hauteur (ex: 10cm). Il y a donc une déformation de largeur / hauteur * 100 = 120 %. Il faut donc déformer notre image de manière verticale à hauteur de 120%.


  1. Ouvrir son image dans Gimp.

  2. Images/Redimensionner l'image

  3. Décocher le cadenas qui relie la hauteur et la largeur

  4. Au lieu de pixels, choisir pourcentage

  5. Mettre 120 dans "Hauteur"

  6. Dans "Qualité/Interpolation", choisir Aucune

    1. (Photoshop) Dans "Rééchantillonage", choisir Au plus proche (contour net)




Logiciel Kniterate

Allez sur le logiciel Kniterate en allant à l'URL :  https://customist.com

  1. Créer un nouveau fichier.

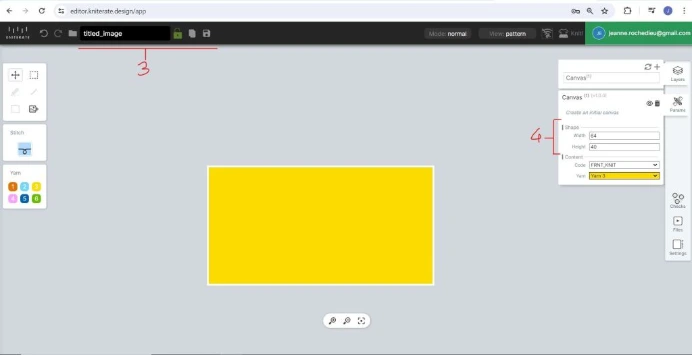

  2. Renommer/sauvegader le fichier. (Attention: lorsqu'on duplique un design, le fichier actuel est d'abord sauvegardé)
  3. Redimensionner le canevas: Dans "Shape", choisir la largeur et la hauteur de votre tricot. Pour du double-jacquard, mettre la hauteur à 29. Dans l'onglet "Tensions & Stitches", mettre "Yarn Carrier" à YC 2.

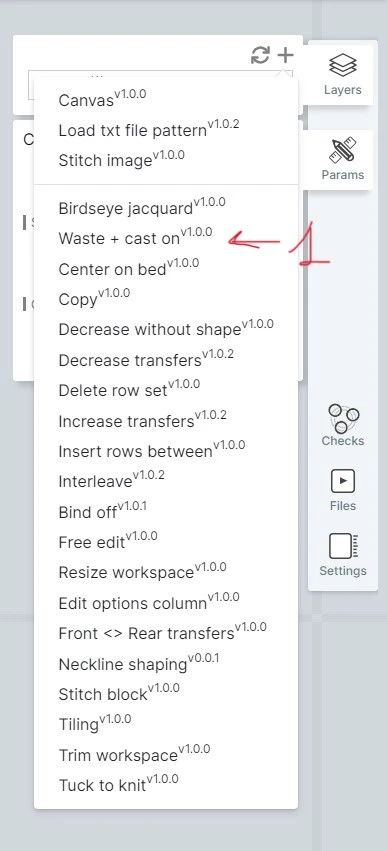

  4. Créer un calque "Waste + Cast-on".

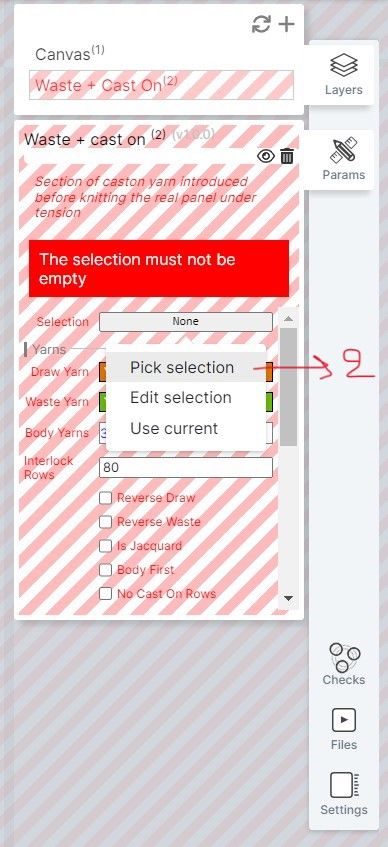

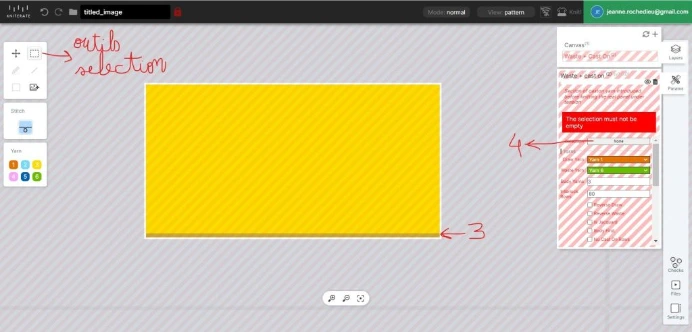

  5. Zone de cast-on: Dans l'onglet "Params", cliquer sur le bouton "Sélection", puis sur "Pick selection".
  6. Sélectionner le premier rang du tricot.
  7. Valider la sélection en recliquant sur la case de sélection.

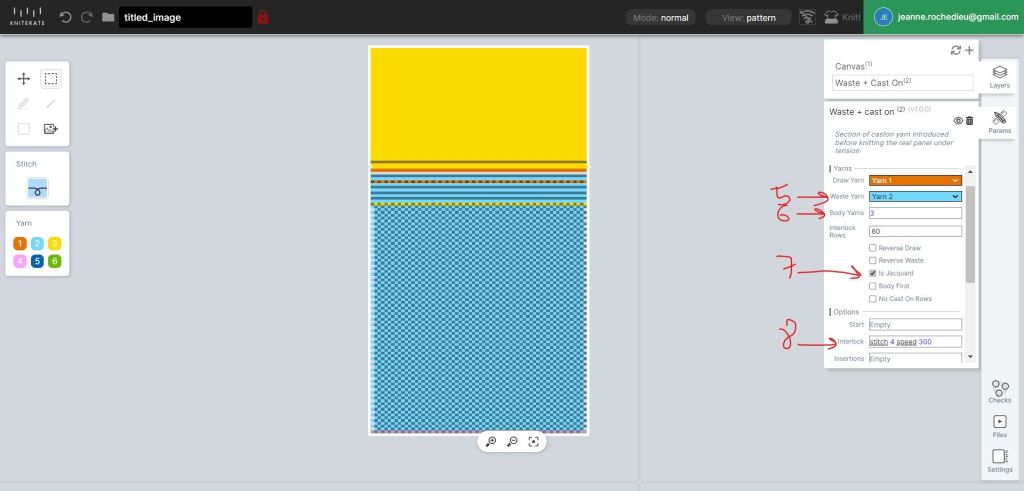

  8. Changer le chariot du "Waste yarn": Yarn 2.
  9. Dans l'option "Body Yarns", mettre les chariots que vous allez utiliser.
  10. Cocher la case "Is Jacquard": les flèches pointant vers le bas doivent disparaîtrent.
  11. Dans l'option "Interlock", écrire: "stitch 4".



  1. Dans "Layers" ajouter "Birdseye Jacquard".

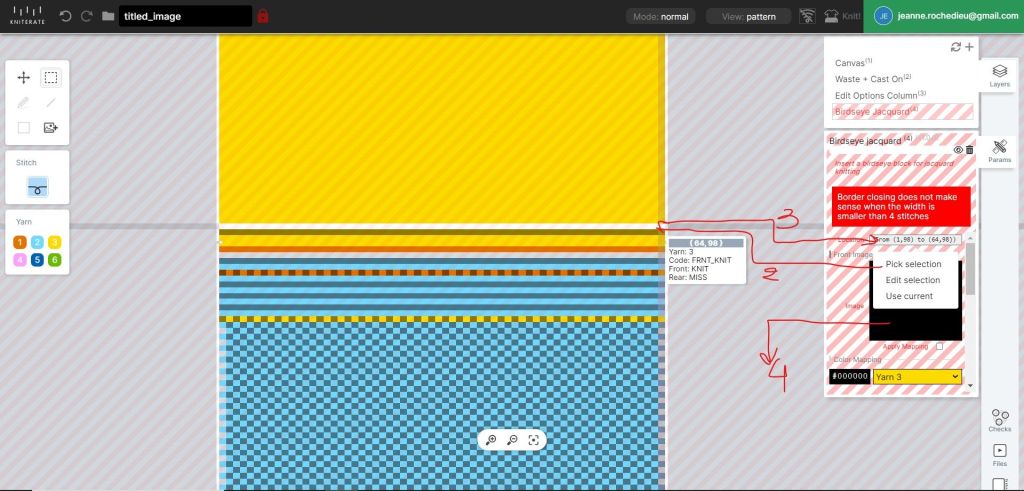

  2. Cliquer sur "Location" et sélectionner sur toute la largeur la 4e ligne jaune au-dessus du waste yarn: sélectionner le rang plus foncé.
  3. Recliquer sur "Location (use)" pour valider la sélection.
  4. Si vous avez l'erreur "Border closing does not make sense when the width is smaller than 4 stitches" ou "error 'push event'", c'est probablement parce que votre image est trop large par rapport au canevas (ou inversement).



  5. Dans "Image", cliquer sur le carré noir et sélectionner l’image préparée (format png). Si vous avez trop de couleurs, le logiciel vous fera un message d'erreur.

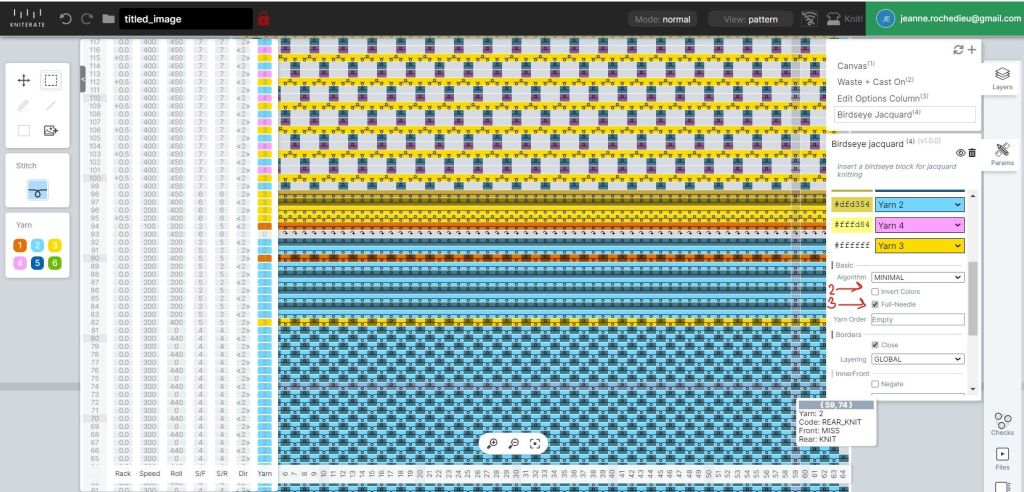

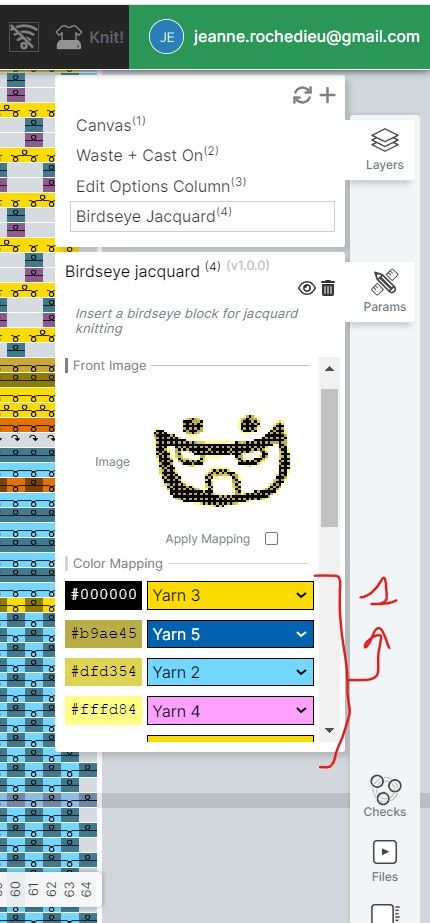

  6. Associer chaque couleur à un guide-fil.



    1. Si 2 couleurs: Cocher la case "Invert colors".

    2. Si plus que 2 couleurs: Cocher "Full needle" pour avoir un vrai double-jacquard, ou ne pas cocher pour obtenir des "poches"

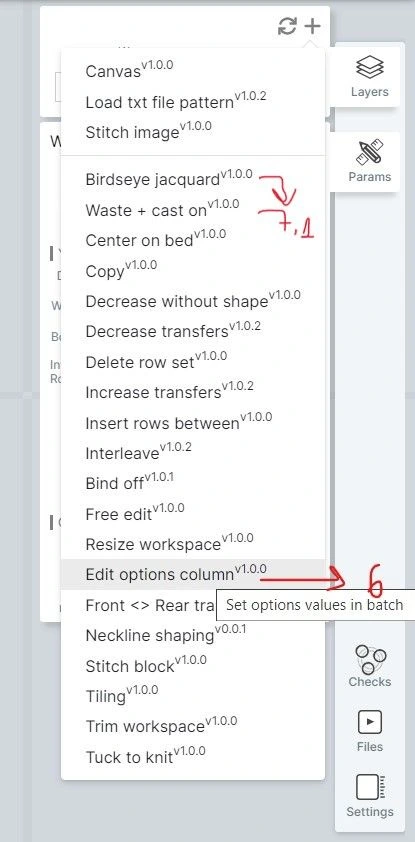

  7. "Layers" + "Edit options columns" permet d'ajuster sur tout un bloc les paramètres (chariot, vitesse de tricot, puissance des rollers et taille des mailles).

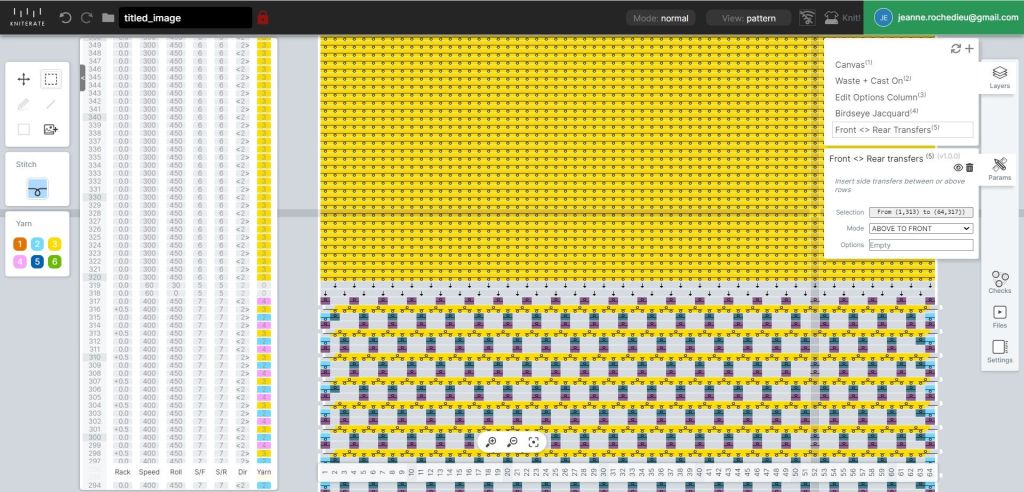

  1. Ajouter un calque "Front <> Rear transfers". Sélectionner les derniers rangs du double-jacquard (2 derniers rangs si 2 couleurs, 3 derniers rangs si 3 couleurs, etc.). Vous devez obtenir 2 rangs de flèches en quinconce.
  2. Changer la taille des mailles du rang de fermeture: Ajouter un calque "Free Edit", changer la tension du rang suivant les rangs de transfert que nous venons de faire. Choisissez 10 au moins comme tension pour le dernier rang. Sélectionner le chariot de la couleur souhaitée pour le rang de fermeture.
  3. Changer les deux derniers rangs en chariot 0.

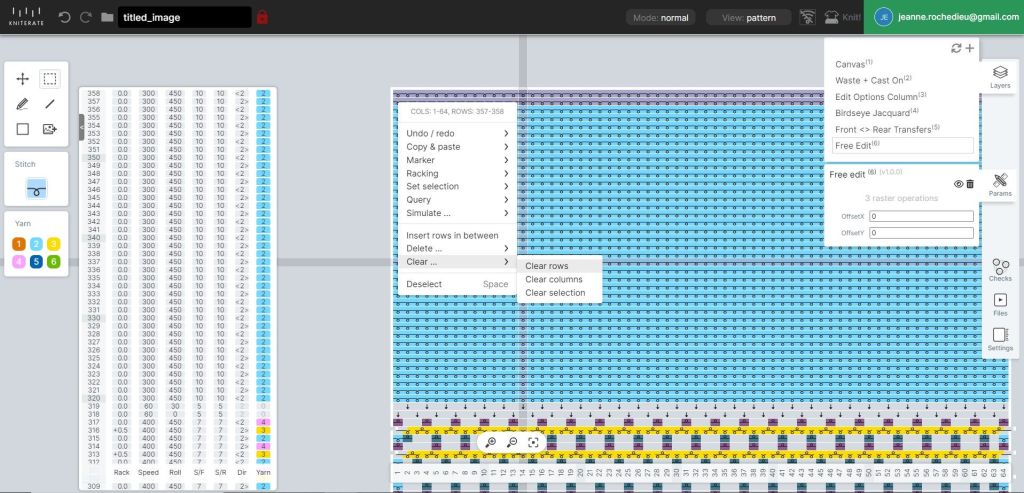

  4. Sélectionner ces 2 derniers rangs. Faire un clic droit, choisir "Clear rows".

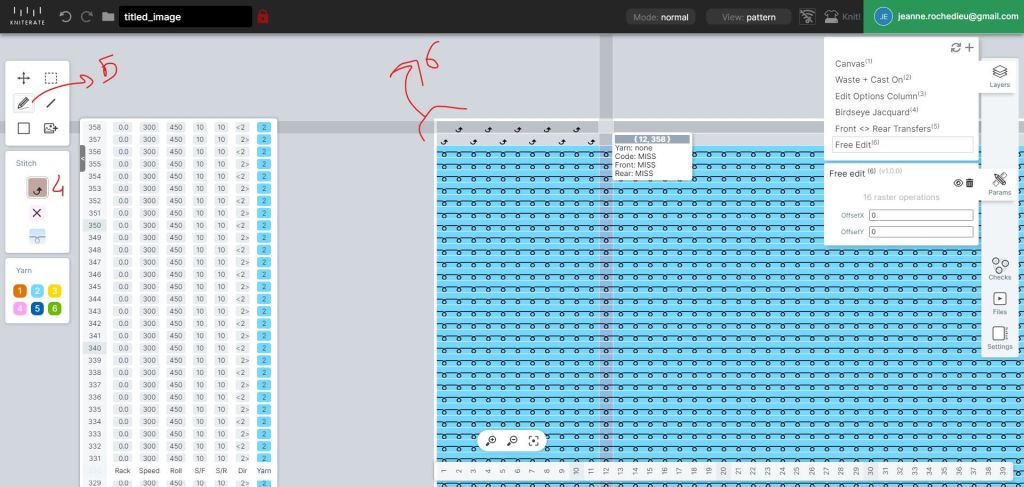

  5. Dans "Stitch", choisir le point "Front/Drop" (flèche courbée marron foncée pointant vers le haut)
  6. Prendre l'outil "Crayon", aller tout en haut à gauche du canevas. Dessiner une case sur deux en quinconce sur 4 mailles.



  7. Sélectionner les 4 flèches. Clic Droit: "Copy/Tiled Copy". Écrire 20 by 1 (cela va copier 20 fois sur la largeur et 1 fois en hauteur". Coller Ctrl + V (cela va faire apparaître un "fantôme" de ce qui va être collé. Cliquer sur la droite des flèches existantes. Vérifier que les flèches en quinconce vont jusqu'au bout du fichier sur la droite. Si besoin Ctrl +V à nouveau.

  1. Onglet "Checks" à droite de l'écran (rappuyer sur le bouton Check

    1. Warning (orange) "Needle action in unsafe bed range" → Ne pas en tenir compte sur la machine de Green Fabric

  2. View mode (en haut de l'écran)

    1. View "Occupancy"

      1. Les cases colorées signifient qu'il y a du fil sur l'aguille en question. Le nombre de fils sur l'aiguille dépend de la couleur. La légende des couleurs se situe en bas à gauche de l'écran.

    2. View "Stitch Size"

      1. Permet de vérifier la taille des mailles. La légende des couleurs se situe en bas à gauche de l'écran.

    3. View "Speed"

      1. Permet de vérifier la vitesse de tricotage. La légende des couleurs se situe en bas à gauche de l'écran.

  3. Exporter le fichier: cliquer sur KNIT en haut à droite de l'écran. Le fichier exporté s'appelle "command.kc". Si un numéro est rajouté à la fin, il faut renommer le fichier en "command.kc", sinon la machine ne le verra pas. Copier le fichier "command.kc" sur la carte SD de la machine.


  1. Renommer chaque action/calque par ce qu’elle fait exactement.

  2. Si vous n'arrivez pas à sélectionner, c'est qu'il y a déjà une sélection existante. Appuyer sur Espace pour désélectionner.

  3. Pour sélectionner plus rapidement, sélectionner une petite partie, faites un clic droit, choisissez "Set Selection" et vous pourrez étendre la sélection de chaque côté.

  4. Pour effacer des lignes ou des colonnes, sélectionner en partie les lignes ou colonnes à enlever, faire un clic droit et cliquer sur "Delete…" et l'option qui vous convient.

  5. La taille des mailles va jusque 15.

  6. Nous tricotons en général en vitesse 300 pour plus de stabilité.


Sur la machine

Mettez votre fichier command.kc sur la carte SD et insérez celle-ci dans la machine.
Attention:

  • le fichier doit forcément s'appeler command.kc
  • il faut redémarrer la machine après avoir inséré la carte SD

  1. S'assurer que les pêcheurs soient bien mis en place en haut et sur le côté gauche.

  2. Mettre les guide-fils utilisés dans le tricot entre le "clamp" et les fontures.

  3. Pour changer de fil, NE JAMAIS ENLEVER LES FILS! Couper le fil au-dessus du cône à remplacer, faire un nœud avec le nouveau fil, tirer l'ancien fil au niveau du guide-fil jusqu'à voir le nouveau fil. Accrocher le nouveau fil au "clamp".

  4. Faire attention que les cônes ne se touchent pas.

  5. Si besoin (cône trop léger), adapter le support de cône noir et l'insérer dans le nouveau cône avant de le mettre en place.

Rester devant la machine au moins jusqu'au début du vrai tricot pour s'assurer que tout se passe bien.

Après le vrai montage des mailles:

  1. enlever tous les fils du clamp pour ne pas gêner le déroulement du tricot

  2. mettre le guide-fil 1 (nylon) tout à gauche

  3. couper le waste yarn (guide-fil 2), le rattacher au clamp

  1. Couper les fils encore reliés au tricot et les coincer sur le "clamp".

  2. Pour sortir le tricot de la machine:

    1. Si le tricot est encore sur les aiguilles, ranger tous les guide-fils complètement à gauche, redémarrer la machine et relancer le fichier. Les mailles vont tomber toutes seules des aiguilles. Arrêter la machine et passer à l'étape 2b.

    2. Lorsque le tricot n'est plus sur les aiguilles, redémarrer la machine (bouton reset), sélectionner Roll +1cm avec la molette et attendre que le tricot tombe tout seul.

  3. Retirer le waste yarn du début en tirant sur le pli du fil de nylon. Attention à ne pas se brûler en tirant trop fort.

  4. Fermer les mailles en haut du tricot: soit à la remailleuse, soit avec un crochet. Avec un crochet, partir du côté où il n'y a pas le fil de fin. Mettre le crochet dans la première boucle, attraper la 2e boucle et la tirer dans la 1re. Continuer comme cela jusqu'à la dernière maille. Pour terminer, attraper le fil qui reste à travers la dernière maille.

  • YarnT Yarn Tension manque de tension en haut
  • YarnS Yarn Side manque de tension à gauche
  • Roller le tricot coince dans les rouleaux en-dessous
  • Clump trop de mailles entre les fontures, ou petites "flèches" en métal coincées par un fil ou un guide-fil
  • DFL Door Front Left (etc.): la porte est mal fermée (il doit y avoir une LED rouge allumée lorsqu'elle est bien fermée)

  • enfiler les fils du guide-fil 6 vers le 1 pour ne pas être gêné·e par les fils déjà enfilés
  • si un pêcheur n’est pas utilisé, le bloquer dans l’unité de tension pour éviter les erreurs YarnTop
  • si un fil est enfilé, mais non utilisé, l’attacher avec un clip à l’extérieur gauche de la machine pour ne pas surcharger le clamp de la machine
  • Les commandes Roll +/-1 ou Car +/-6 ne fonctionnent qu’au démarrage de la machine. On peut utiliser le bouton reset caché derrière le panneau de commande.
  • Pour remettre les fils sur le clamp après un tricot, on peut faire un reset, et bouger le chariot vers la droite avec la commande Car +6. Attention à ne pas glisser sur Car-6 car le chariot peut taper contre le côté gauche de la machine!
